引用標準
Reference Standard
|
IEC 60384-14 (3nd Edition,2005) UL1414,UL1283,GB/T 14472-1998,EN60384-14
|
|

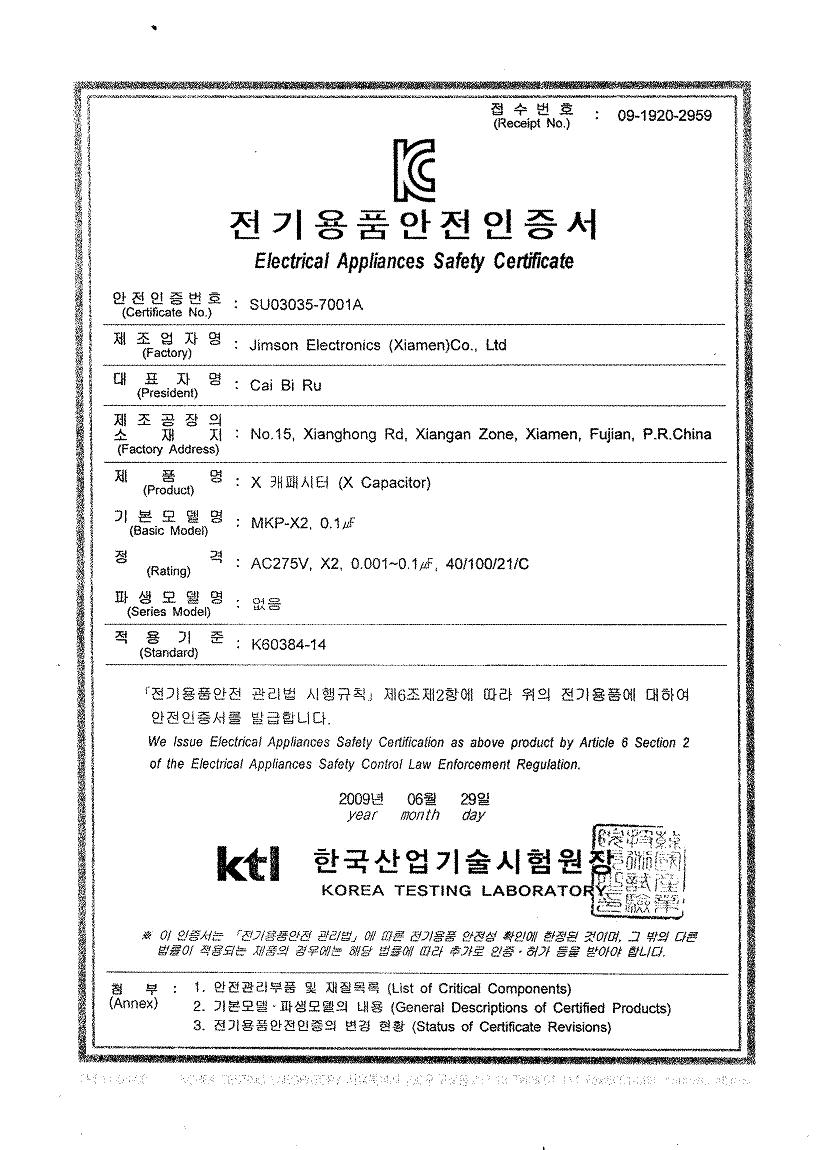

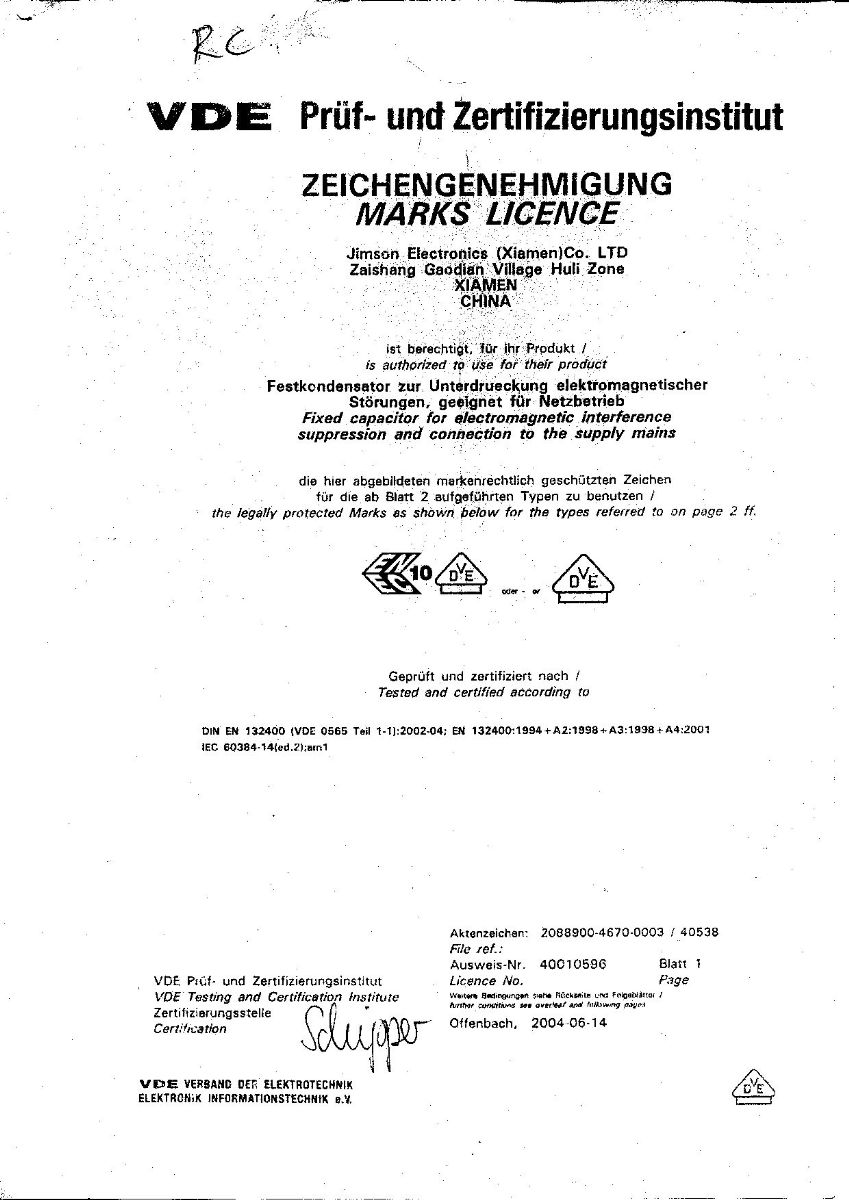

安全認證
Safety Approvals
|

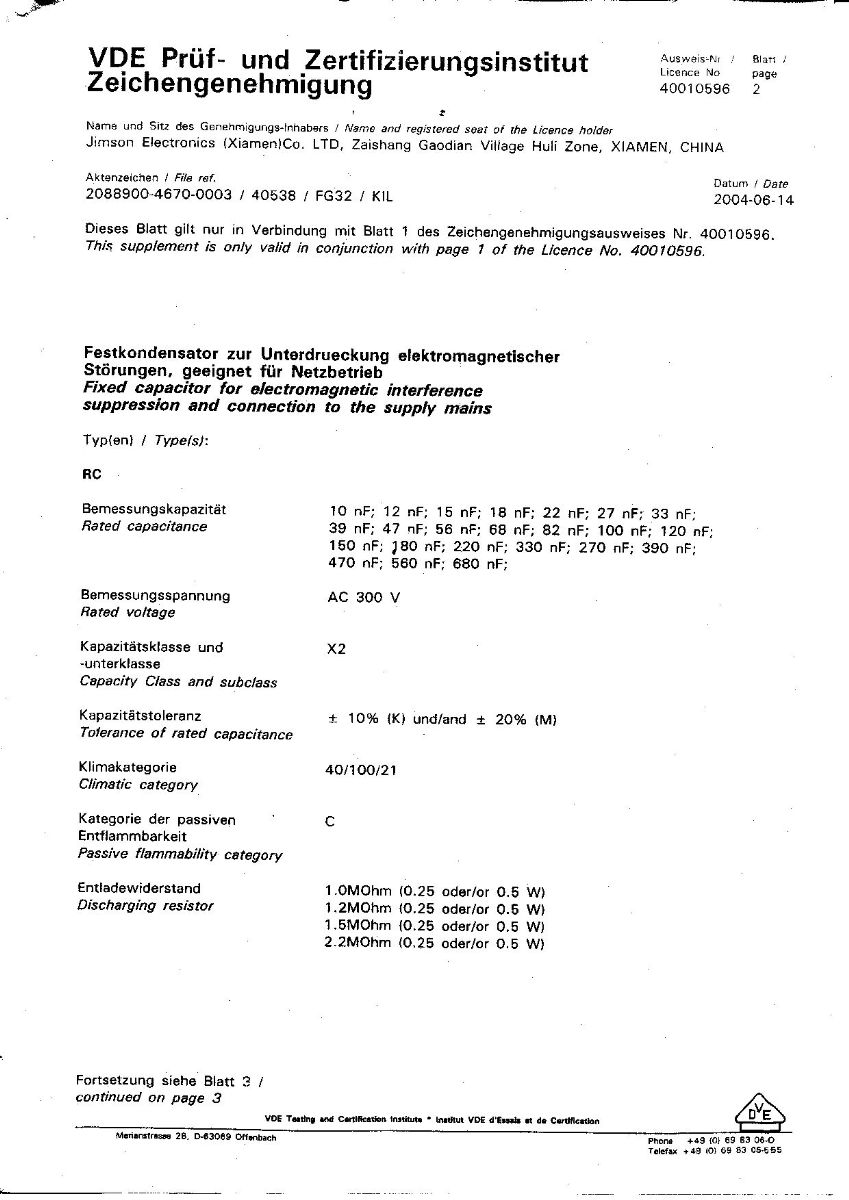

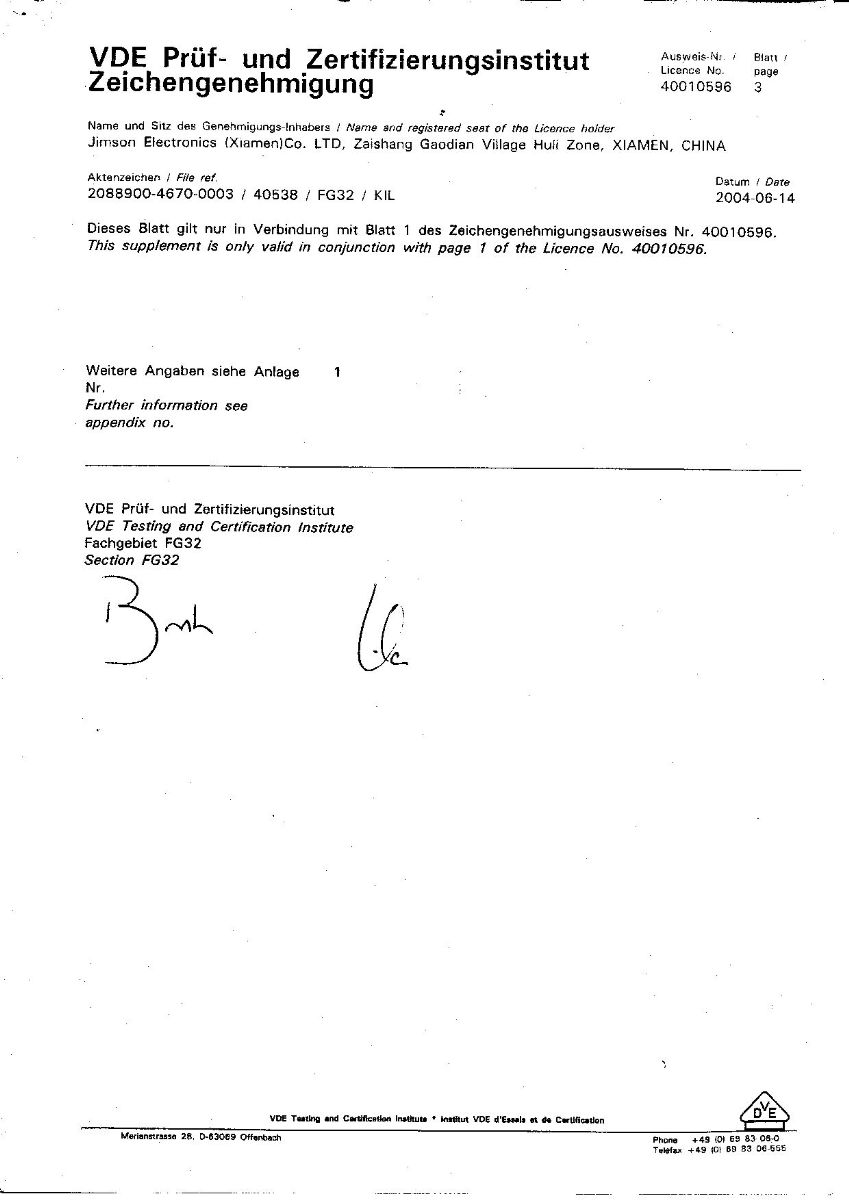

CB:IEC60384-14;ENEC-VDE:40000463

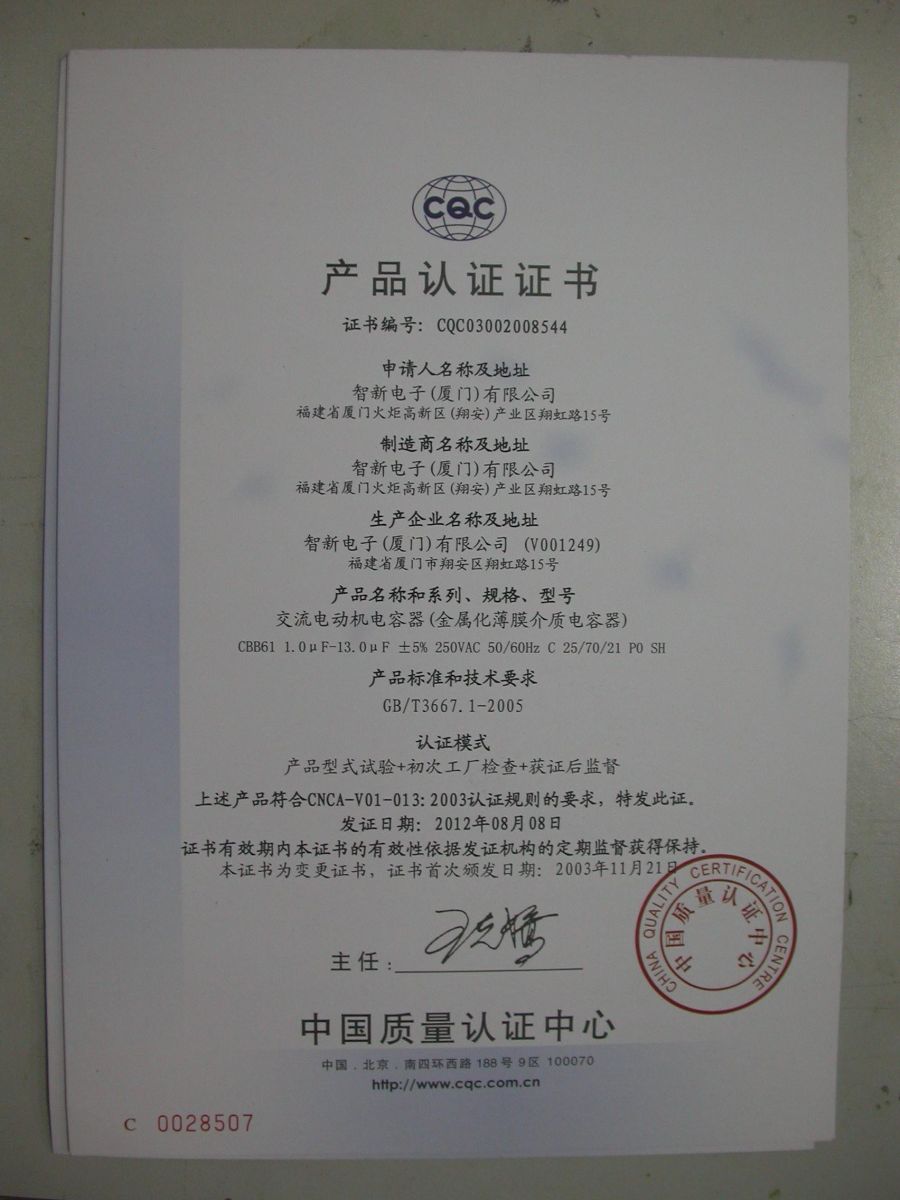

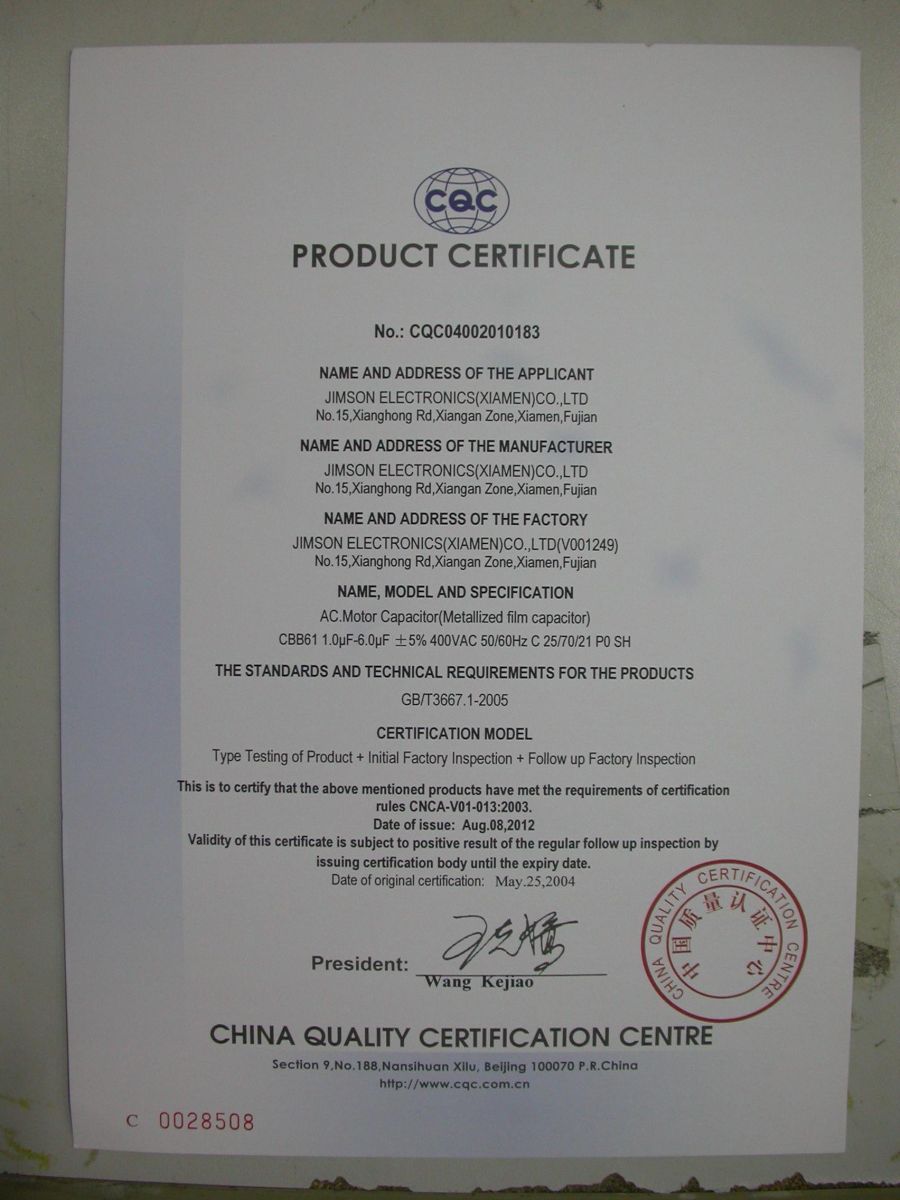

CQC:03001002847
|
|
電容器類別
Class
|
X2 類
|
|
氣候類別/阻燃等級
Climatic Category/Passive Flammability Category
|
40/110/56/B
|
|
工作溫度范圍
Operating Temperature Range
|
-40℃~+110℃
|
|
額定電壓
Rated Voltage
|
305Vac，50/60Hz
|
|
電容量范圍
Capacitance Range
|
0.01uf~15uf
|
|
電容量偏差
Capacitance Tolerance
|
M=±20% K=±10% J=±5%
|
|
耐電壓
Voltage Proof
|
引線之間Between Terminals:1800Vdc(2s)
極殼之間Between Terminals To Case：2120Vac（1min）
|
|
絕緣電阻
Insulation Resistance
|
R≥15000MΩ，CN≤0.33uf
RCN≥5000s，CN＞0.33uf （20℃，100V,1min）
|
|
損耗角正切
Dissipation Factor
|
≤10x10-4(1kHz,20℃） 典型值 Typical value 3x10-4
≤20x10-4(10kHz，20℃）典型值 Typical
Value 8x10-4
|
|
耐濕負荷測試
THB test （Damp heat test with loading)
|
Temperature:85℃±2℃；Humidity：85％±2％
Voltage：240Vac 50Hz；Duration：1000hours
Capacitance change：（△C/C):≤10％
Dissipation factor change（△tg？）：≤0.5％（1kHz）
Insulation resistant：≥50％ of initial value
|
